食品工程行业

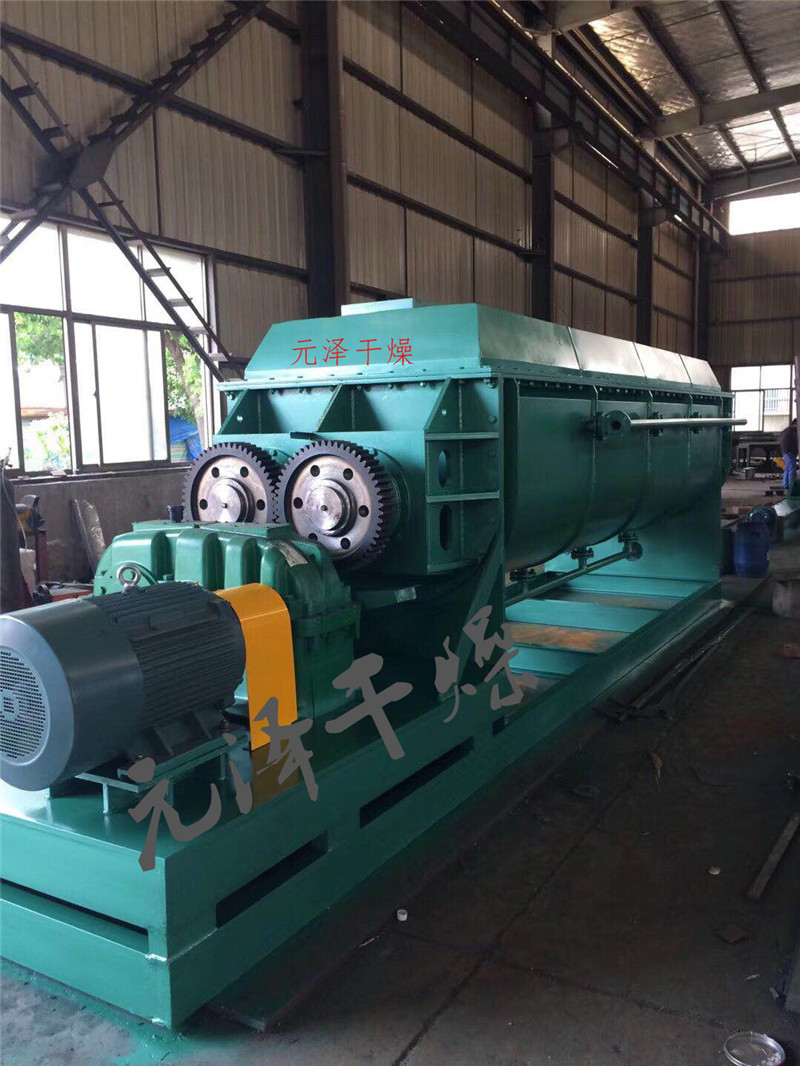

氨基酸空心桨叶干燥机成套设备

应用客户:医药、化工、食品
选用产品::空心桨叶干燥机
物料:: 氨基酸
简介:该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的楔型搅拌传热浆叶具有较高的传热效率和传热面自清洁功能。

详细说明

氨基酸空心桨叶干燥机成套设备 工作原理:

     空心桨叶干燥机由互相啮合的二根桨叶轴、带有夹套的W形壳体、机座以及传动部分组成,物料的整个干燥过程在封闭状态下进行,有机挥发气体及异味气体在密封氛围下送至尾气处理装置,避免环境污染。

    干燥机以蒸汽、热水或导热油作为加热介质,轴端装有热介质导入导出的旋转接头。加热介质分为两路,分别进入干燥机壳体夹套和桨叶轴内腔,将器身和桨叶轴同时加热,以传导加热的方式对污泥进行加热干燥。被干燥的物料由螺旋送料机定量地连续送入干燥机加料口,物料进入器身后,通过桨叶的转动使物料翻转、搅拌,不断更新加热界面,与器身和桨叶接触,被充分加热,使污泥所含的表面水分蒸发。同时,物料随桨叶轴的旋转成螺旋轨迹向出料口方向输送,在输送中继续搅拌,使污泥中渗出的水分继续蒸发。最后,干燥均匀的合格产品由出料口排出。

氨基酸空心桨叶干燥机成套设备 设备特点:

 1、设备结构紧凑,装置占地面积小。由设备结构可知,干燥所需热量主要是由排列于空心轴上的空心桨叶壁面提供,而夹套壁面的传热量只占少部分。所以单位体积设备的传热面积大,可节省设备占地面积,减少基建投资;

 2、热量利用率高。桨叶干燥机采用传导加热方式进行加热,所有传热面均被物料覆盖,减少了热量损失;没有空气带走热量,热量利用率可达80%以上;

 3、楔形桨叶具有自净能力,可提高桨叶传导作用。旋转桨叶的倾斜面和颗粒或粉末层得联合运动所产生的分散力,使附着于加热斜面上的物料自动地清除,桨叶保持着高效的传热功能。另外,由于两轴桨叶反向旋转,交替地分段压缩(在两轴桨叶面相距最近时)和膨胀(在两轴桨叶面相距最远时)搅拌功能,传热均匀,提高了传热效果;

 4、由于不需要气体来加热,只需用少量气体来带走湿空气,干燥器内气速较低,被气体挟带出的粉尘少,干燥后系统的气体粉尘回收方便。

 5、物料含水率适应性广,产品干燥均匀性高。干燥器内设溢流堰,可根据物料性质和干燥条件,调节物料在干燥器内的停留时间,以适应物料含水率变化的要求。此外,还可调节加料速度、轴的转速和热载体温度等,在几分钟与几小时之间任意选定停留时间。因此对物料含水率变化的适应性非常广泛。


客户提供的参数及要求

 1、物料:氨基酸

 2、处理量:1100kg/h

 3、初水分:~55%

 4、终水份:~2%

 5、热源:蒸汽

 6、设备材质:物料接触SUS316L不锈钢,其他SUS304或Q235碳钢制作(详见配置表)

 7、安装:室内

 8、电源:380V   50HZ   三相四线

9、除尘方式:旋风分离器+脉冲式布袋除尘器

   10、电器控制:一般按钮控制

   11、电机要求:品牌电机

   12、进出料系统:进料配无轴绞龙,出料配螺旋输送。

工艺计算

   1、水份蒸发量:W=595kg/h

   2、水份蒸发热量:Q1=386750kcal/h

   3、产品升温所需热量:Q2=58012kcal/h

   4、热损失10%):Q3=44476kcal/h

   5、总热量:Q=489238kcal/h

   6、尾气排放量:V=8000m³/h

   7、尾气温度:5065


进风口预热器

     干空气则空气耗量L=8000Kg干空气/h由于蒸发水份较多,为防止在干燥器内局部结露,将空气加热至80℃,所需的热量为:Q3=123600Kcal/h需要换热器面积为:F=80m2

       材质:Q235管绕铝片,外框Q235组件





料无轴绞龙

型号U300-2.2Kw    中心管:¢89×4

角度:30° 长度:~3500mm

内村高分子四氟板

材质:高分子四氟板+不锈钢组合件

电机型号:2.2Kw   转速:35~28r/min(变频器调速)

七、出料螺旋输送

型号:U260-1.1Kw    中心管:¢89×4

角度:0° 长度:~1500mm

 材质:不锈钢组件

电机型号:1.1Kw   转速:35~28r/min

八、旋风分离器

经计算选取旋风分离器型号:B-850.

直径为:D=850mm。

   材质:Q235/2.0mm,支架支耳采用Q235

   选配蝶阀型号为:DN-150

   选配料桶 50L    材质SUS304

九、脉冲式布袋除尘器

布袋除尘器选用布袋规格为Φ120×2400,每只滤袋的过滤面积为0.90m2,经计算选取有效滤袋个数为:n=98只,过滤面积:88M2

所以脉冲布袋除尘器型号为:MC-98型

十、引风机

    风机型号:9-28-6A-7.5kw

    风量:6530~9585m³/h     风压:3510~3176pa

    风机材质:Q235

    其他配件:调风阀、整体支架、减震垫
