化学工程行业

饲料添加剂振动流化床干燥机

应用客户:安徽某生物科技有限公司
选用产品::ZLG系列振动流化床干燥机
物料:: 碳酸氢钙
简介:物料自进料进口进入机内,在振动力作用下,物料沿水平面流化床抛掷,向前连续运动,热风向上穿过流化床同湿物料换热后,湿空气经旋风分离器除尘后由排风1:3排出。干燥物料由排料进口排出。

详细说明


饲料添加剂 物料描述:

   饲料添加剂是指在饲料生产加工、使用过程中添加的少量或微量物质,在饲料中用量很少但作用显著。饲料添加剂是现代饲料工业必然使用的原料,对强化基础饲料营养价值,提高动物生产性能,保证动物健康,节省饲料成本,改善畜产品品质等方面有明显的效果。


饲料添加剂振动流化床干燥机 饲料烘干设备 原理:

    物料自流化床干燥机进料口进入机内, 在振动力作用下, 物料沿水平方向抛掷向前连续运动,热风向上穿过流化床同湿料换热后, 湿空气经旋风分离器除尘后由排风口排出, 干燥物料由排料口排出。



饲料添加剂振动流化床干燥机 饲料烘干设备 特点:

● 振动源是采用振动电机驱动,运转平稳,维修方便,噪音低,寿命长,维修方便。
● 热效率高,比一般干燥装置可节能30%以上。床层温度分布均匀,无局部过热现象,流态化匀称,无死角现象。
● 可调性好,适应面宽.料层厚度和在机内移动速度以及全振幅变更均匀可实现无级调节。
● 对物料表面的损伤小,可用于易碎物料的干燥;物料颗粒不规则时亦不影响工作效果。
● 采用全封闭式的结构,有效地防止了物料与空气间空叉感染作业环境清洁。
● 当用于高水分物料大批量生产时,可采用多台串联的方式以达到用户要求(典型物料:如聚丙烯酰胺等)。



三.吊运安装与调整

1、吊运

吊运整机时要使用整机起吊耳,不能使用上盖吊耳,以免破坏上盖的结构或造成事故。同时在起吊整机时必须安装好运输支承。

2、安装

    在本机工作过程中,会产生动载荷,隔热簧减振后,还有一部分动载荷传给基础,因而要求该机设置在一楼地面,并尽量远离怕振的设备、仪表等。

安装位置的选择还应考虑配套设备(如引风机、除尘器、加热器、给风机、送料机、管路等)的安装位置,以便于设备的操作和维护。

本机应安装在水泥基础上,基础的安装面应充分校平。

3、安装后的调整

主机安装后要进行调整,首先拧紧地脚螺栓,拆下运输支承,接通电源,开机,用少量物料进行试验,如物料有滑坡移动情况,说明基础不平,应予调整,在地脚处加垫片等。调整至物料在流化床板上较均匀的分布运行为止。


挠性软管的联接

由于干燥机工作时处于振动状态,所以与辅助机件的联接均应采用软连接。联接时取松驰状态,干燥机在停车时机体振幅度和摇摆幅度最大,参照此最大值决定软管的松驰程度。

4、电气设备的接线

1.振动电机的电气线应保持有足够的挠性。裕度及防水要求,其使用方法见《振动电机使用说明书》。

2.应采用二个振动电机并联共用一个按钮的接线方式,以避免起动时间差所造成的非同步运转。电机保护电路也应采用同一方法。

3.电机的旋转方向应严格符合所示方向,两电机反向旋转(即一个顺时针,另一个逆时针),同方向旋转会造成干燥机损坏。

4.紧固件预紧安装后,干燥机各联接螺栓均应重新紧固一次,其中振动电机螺栓应按给出的扭矩紧固。

5.辅助件的间隙

 干燥机与辅助机件之间应留有足够的间隙,其数值在50mm以上,以免主机停机时因振幅较大而与辅助机件发生碰撞。

6.检测仪器的联接


用户可根据不同的检测要求,选择不同的测点及仪器仪表。安装仪器表时,接线应具有足够的长度,避免将振动传给仪器仪表,影响测量精度。


技术参数:

机型
流化床面积 m2
进风温度 ℃
出风温度 ℃
蒸发水份能力 Kg/h
振动电机
型号
功率KW
ZLG3×0.30
0.9
70~140
40~70
20~35
YZS8-6
0.75×2
ZLG4.5×0.30
1.35
35~50
YZS10-6
0.75×2
ZLG4.5×0.45
2.025
50~70
YZS15-6
1.1×2
ZLG4.5×0.60
2.7
70~90
YZS15-6
1.1×2
ZLG6×0.45
2.7
80~100
YZS15-6
1.1×2
ZLG6×0.60
3.6
100~130
YZS20-6
1.5×2
ZLG6×0.75
4.5
120~170
YZS20-6
1.5×2
ZLG6×0.9
5.4
140~170
YZS30-6
2.2×2
ZLG7.5×0.6
4.5
130~150
YZS30-6
2.2×2
ZLG7.5×0.75
5.625
150~180
YZS40-6
3.0×2
ZLG7.5×0.9
6.75
160~210
YZS40-6
3.0×2
ZLG7.5×1.2
9.0
200~280
YZS50-6
3.7×2
ZLG7.5×1.5
11.25
230~330
YZS50-6
3.7×2
ZLG8×1.8
14.4
290~420
YZS75-6
5.5×2

注:部分参数设计时视不同物料有所调整,以设计为准。

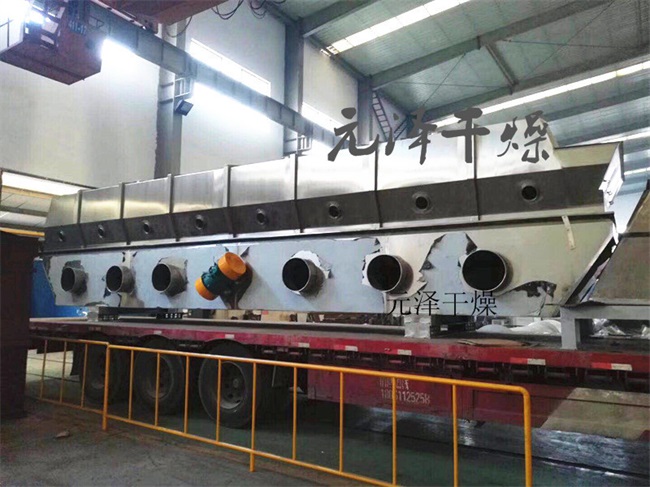

设备实拍图片:
